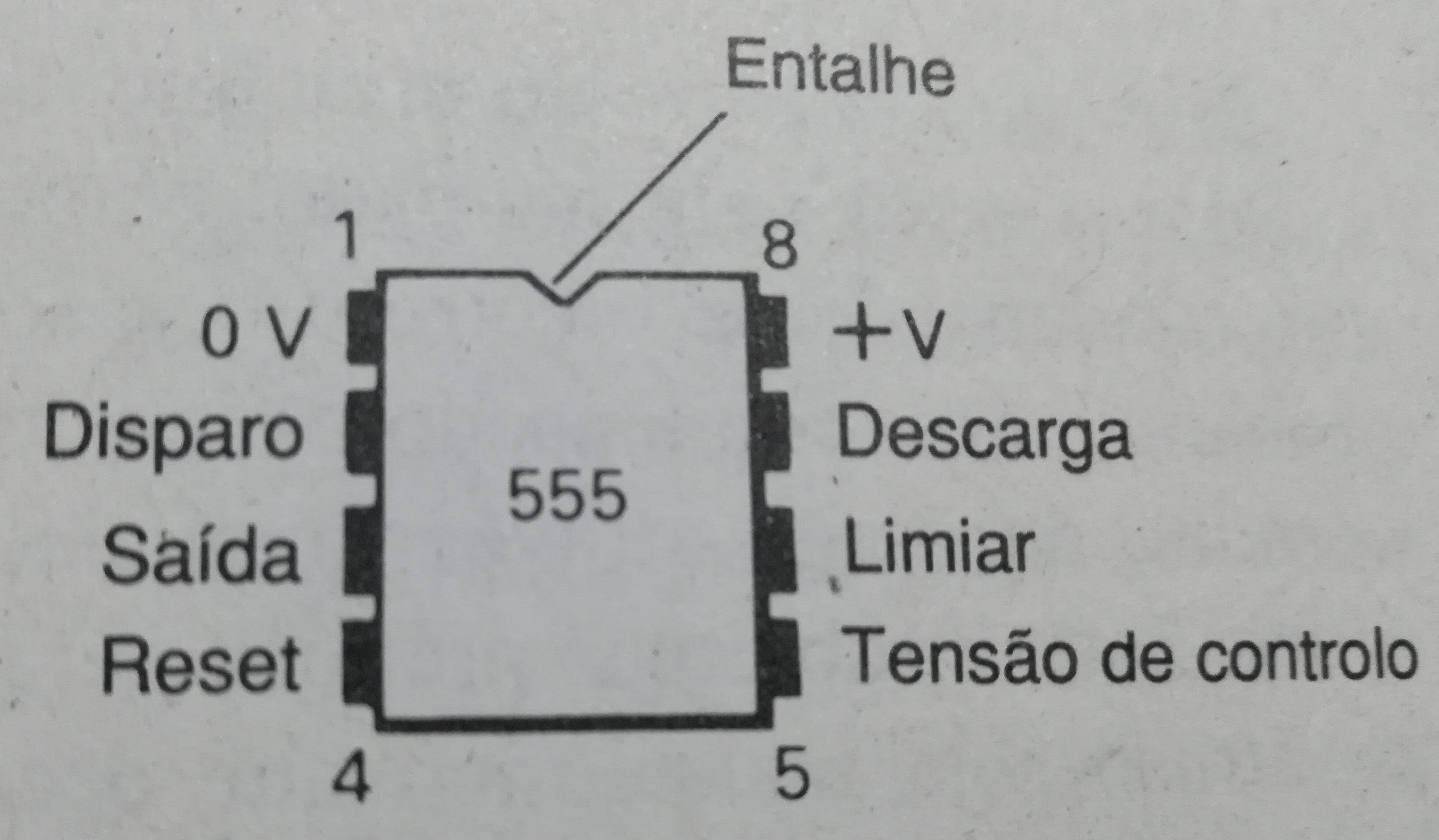

IC Timer 555
- pino 1 = GND Terra
- pino 2 = TR Disparo (Trigger) Um pulso baixo curto inicia o temporizador
- pino 3 = OUT, A saida, que durante um intervalo de tempo após o disparo fica em +VCC
- pino 4 = RESET Permite que a temporização possa ser interrompido pela aplicação de um pulso baixo
- pino 5 = CV Controle de tensão, que permite acesso ao divisor interno de tensão (2/3 VCC)
- pino 6 = THR ou tensão de controlo que é o limite de DPP que determina o final do intervalo
- pino 7 = DIS Ligado a um condensador, cujo tempo de descarga irá influenciar pino o intervalo de temporização
- pino 8 = V+, VCC A tensão (diferença de potencial-DDP) positiva da fonte, que deve estar entre +5 e +15V

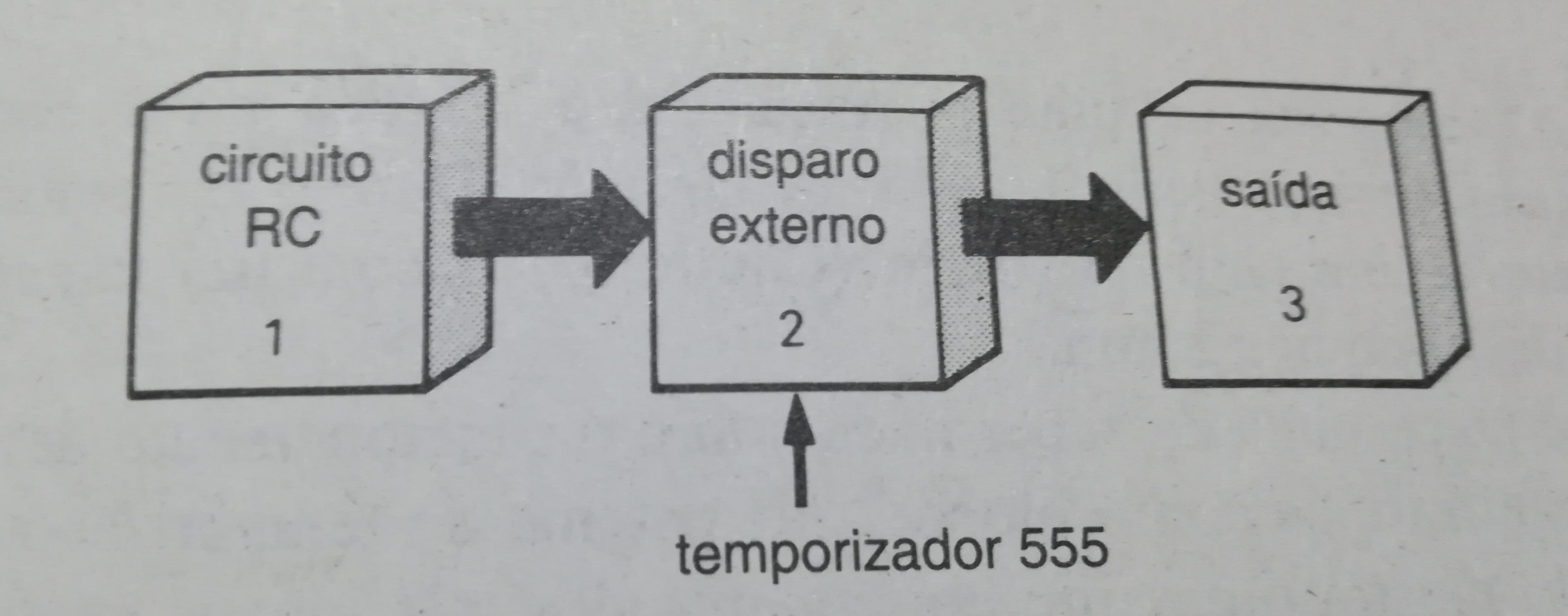

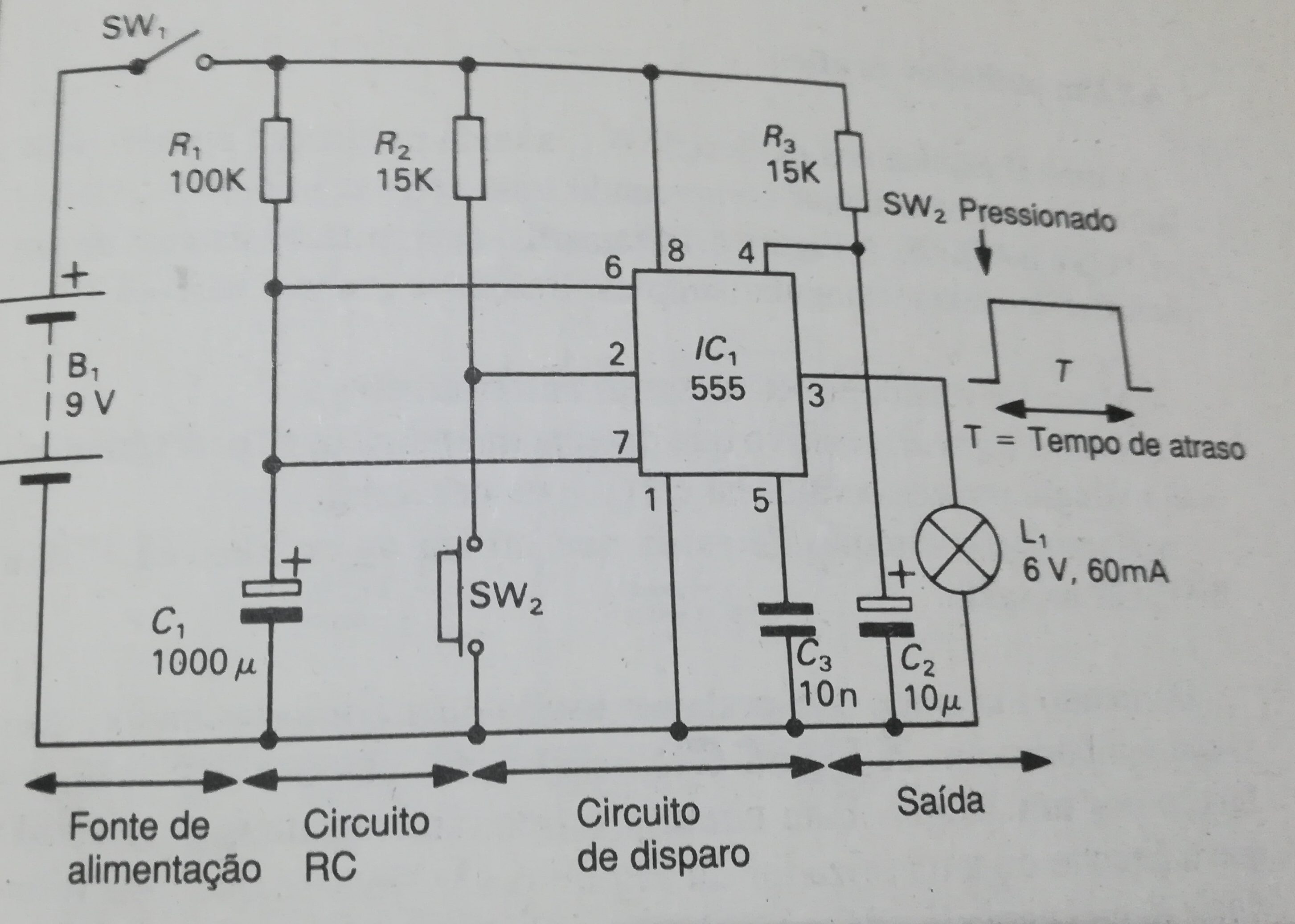

Circuito temporizador 555 monoestavel
Significa que existe apenas um estado estavel, neste caso o estado estavel é a saida estar baixa. A saida estar alta é um estado transitório.
O tempo de saída(T) pode ser calculado por: T=1,1 * R1 * C1
- R1 e C1 são o par resistencia e condensador que vai determinar o tempo que o sinal está alto após o disparo.
- R2 assegura que a entrada do disparo (pino 2) se mantenha alta antes e depois do SW1 ser acionado.
- R3 E C2 ligados ao pino 4 garantêm que o temporizador não começa a funcionar no instante do fecho da fonte de alimentação.
- C3 assegura o funcionamento correcto num ambiente electricamente ruidoso.
- SW2 é um interruptor de pressão normalmente aberto
Ao fechar SW1 o sinal de saida está baixo e a lampada L1 está apagada e o o condensador C1 é descarregado pelo 555.
Quando se pressiona o SW2 o temporizador é disparado, o 555 torna a saida alta (a lampada acende), e o condensador começa a descarregar atravez de R1 até que atinga 2/3 da tensão da fonte de alimentação determinados pelo pino 6 do 555.
Nesse instante, o condensador C1 é totalmente descarregado pelo pino 7 do 555, a saida fica baixa, a lampada apaga e o circuito fica estavel até um novo disparo.

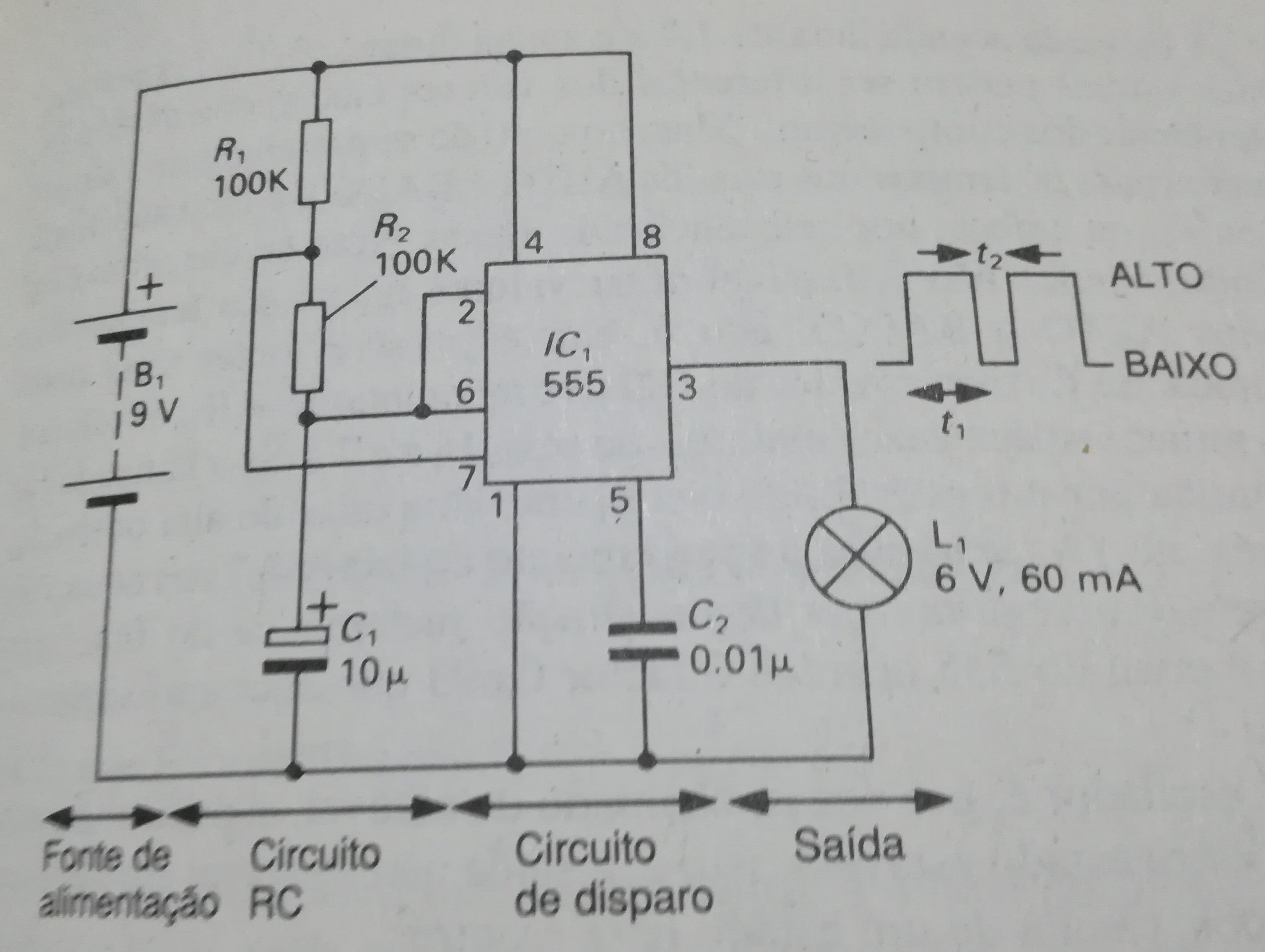

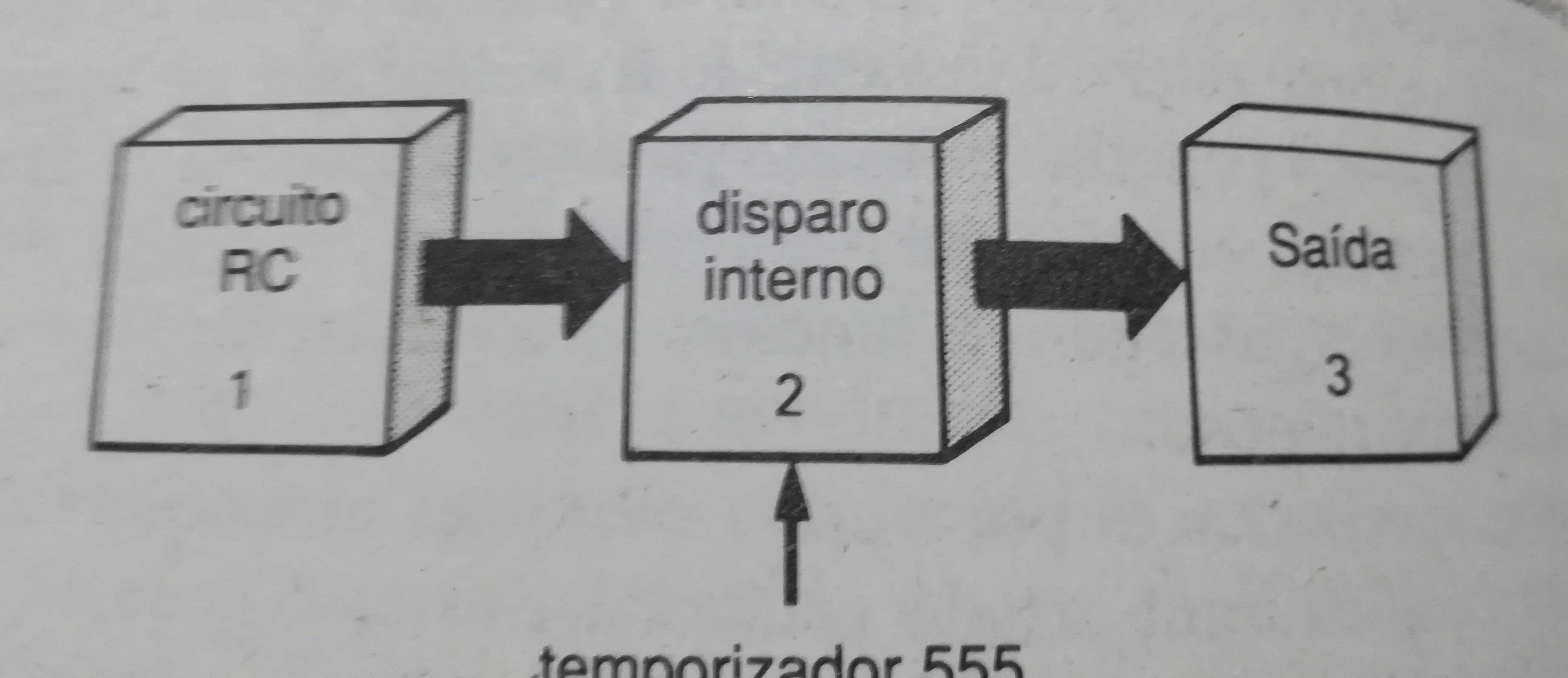

Circuito temporizador 555 aestável
Significa que apenas não existe um estado estavel. Ambos os estados são transitórios e oscilam de um estado para o outro.
A frequência do pulso da saída é determinado pelas resistências R1 e R2 e pelo condensador C1 segundo a formula f = 1.44 / ( R1 + 2R2) x C1
Os pulsos Altos (HIGH) e Baixos (LOW) podem ser calculados por:
- O estado alto é calculado pela forma t1=0,7(R1+R2)C1
- O estado baixo é calculado pela forma t2=0,7(R2*C1)
As unidades para R1 e R2 são em KΩ, e para C1 em µF, a frequência é em KHz.
