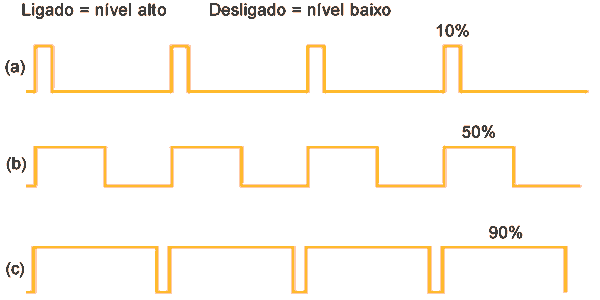

Pulse Width Modulation, cujo acrónimo é PWM, refere-se ao conceito baseado na rápida variação (a uma frequência pré definida – frequência de modulação) de um sinal digital, em periodos de tempo em que o sinal está alto e ou baixo, o ciclo de trabalho ou periodo. A taxa do ciclo de trabalho (tempo em que o sinal está activo face ao total do tempo do periodo) define uma voltagem média.
Esta técnica de modulação pode ser utilizada para simular uma tensão estática variável, que pode ser aplicada no controle de motores elétricos, aquecedores, LEDs ou luzes em diferentes intensidades ou frequências.

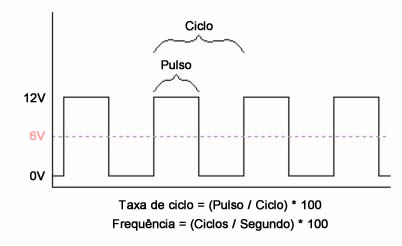

Pulso – o tempo que o sinal digital está activo pulso (em segundos)
Período ou ciclo– o intervalo de tempo entre a subida de um pulso (em segundos);
Frequência = Período / Segundo; a velocidade de com que a alternancia de pulsos ocorre por segundo;
Taxa do Periodo = Pulso / Periodo; é tempo no período em que o pulso está ativo ou alto, dividido pelo tempo de ciclo (é dado em percentagem do período)
