Circuito gerador de funções com op amp LM324
Recentemente experimentei montar este circuito e testar o seu funcionamento.
O circuito gera funções de onda quadrada, triangular e sinusoidal.
Como não tinha nenhum LM348, tal como o autor do artigo original, usei um LM324. O circuito funcionou sem complicações depois de montado.
Circuito gerador de funções com LM324 em placa teste

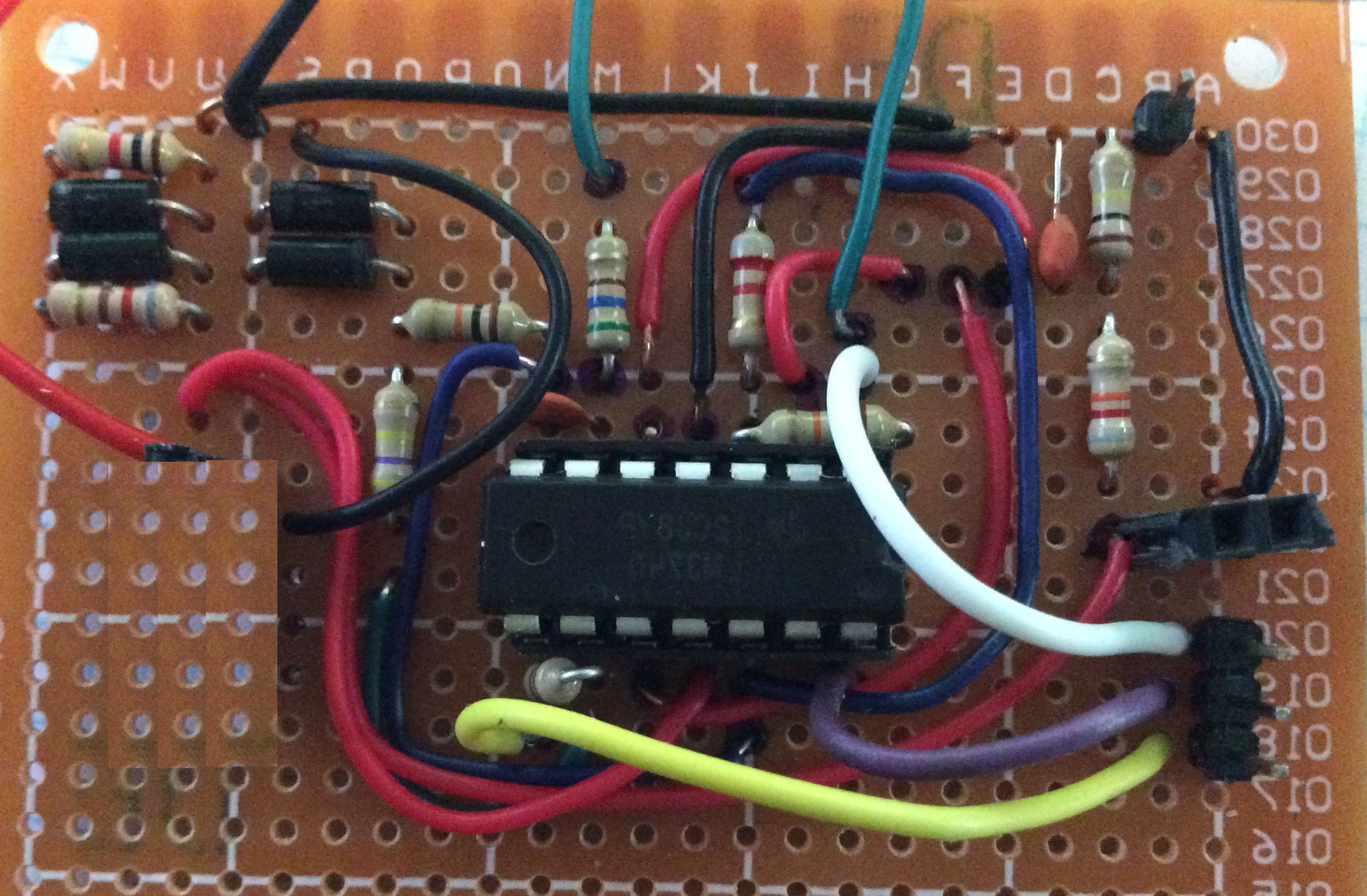

Circuito em placa perfurada

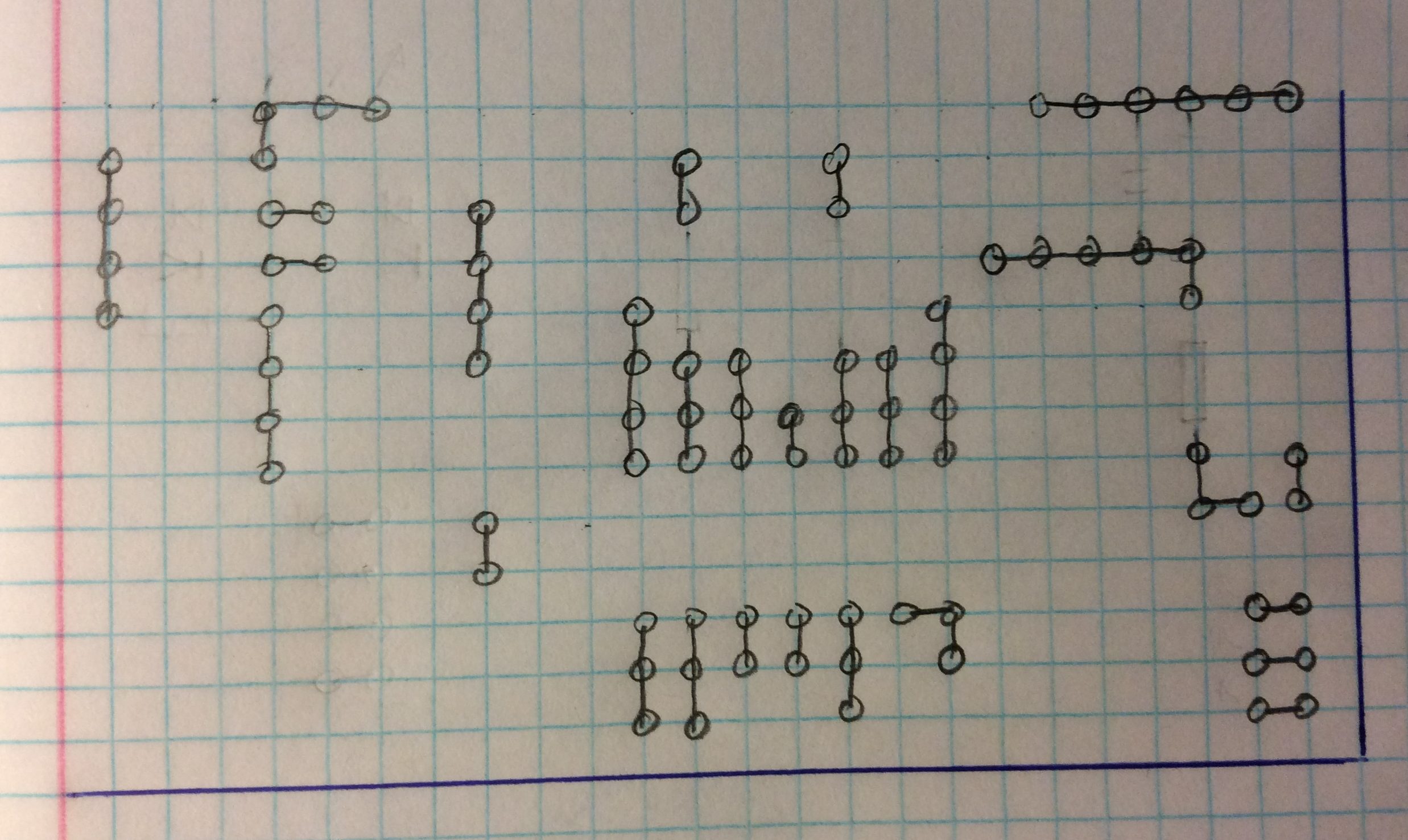

Layout da placa perfurada
Imagens para implementação facilitada em placa perfurada, a primeira imagem é o layout dos terminais e pistas inferiores.
Os componentes são dispostos de acordo a imagem invertida do circuito.
Detalhes sobre o circuito gerador de funções com o LM324
Baseado no artigo disponível em:
